衛星通訊系統在傳輸訊號時，必須解決長距離與高頻率帶來的衰減問題。為了維持資料與影像的完整度，使用專用的衛星用同軸線纜，特別是處理高頻傳輸，如：Ku、Ka頻段等，才能維持穩定性。本文會介紹衛星用線材的特性、挑選標準與戶外嚴苛環境的防護措施，幫助你建立可靠度高的衛星通訊設施。
〈延伸閱讀：什麼是高頻？高頻的特性和應用一次看！〉

衛星用同軸線纜和標準同軸電纜差在哪？

標準同軸電纜與衛星用同軸線纜的差異在於支援的工作頻寬與屏蔽能力，標準同軸電纜多半用於1GHz以下的傳統有線電視（CATV）或一般短距影像監控，若強行用於衛星通訊，會出現極高的衰減率，讓接收端無法取得足夠強度的訊號。衛星用同軸線纜具備更粗的中心導體與嚴密的屏蔽層，能在高頻運作下，維持最低的訊號損耗。
〈延伸閱讀：同軸電纜組件：現代高頻通訊系統的訊號傳輸關鍵〉

衛星用同軸線纜VS.標準同軸電纜比較表

衛星用同軸線纜技術要注意哪些細節？

在建置衛星用同軸線纜設備時，必須嚴格檢視線纜的電氣與物理參數，避免系統出現阻抗不匹配或雜訊干擾。

衛星用同軸線纜技術1.阻抗

衛星同軸線纜的標準特性阻抗為75歐姆（Ohm），與無線電發射系統常用的50歐姆不同，75歐姆的幾何結構能在低功率訊號傳送中將衰減降至最低，適合衛星影像資料與射頻訊號的長距離傳輸。若在75歐姆的系統中誤用50歐姆的線材或接頭，會引發嚴重的反射損耗（Return Loss）。
〈延伸閱讀：射頻微波是什麼？掌握技術應用和關鍵組件，無線通信更穩定！〉

衛星用同軸線纜技術2.工作頻率

一般衛星通訊採用的Ku頻段與Ka頻段頻率極高，無法透過同軸線纜長距離傳輸。因此，戶外天線端的低雜訊降頻器（LNB）會先將這些微波訊號降頻至L-Band（通常為950 MHz到2150 MHz），衛星用同軸線纜必須能在此3 GHz內的頻段，維持穩定的傳輸效能。
〈延伸閱讀：微波技術（Microwave Technology）原理及應用〉

衛星用同軸線纜技術3.導體材質

衛星用同軸線纜的中心導體採用實心銅或銅包鋼（Copper-Clad Steel，CCS），不只能維持良好的高頻導電率（因高頻集膚效應，訊號主要走在導體表面），還能提升線材的抗拉強度，維持效能的同時，可以優化製造成本。

衛星用同軸線纜技術4.屏蔽層與抗電磁干擾（EMI）

為了保護內部訊號不受外部電磁波干擾，衛星用同軸線纜在絕緣層外會包覆金屬屏蔽層，配置為雙層屏蔽（一層鋁箔搭配一層鋁網）。若佈線環境充滿Wi-Fi、無線電或其他高頻雜訊源，則建議升級採用四層屏蔽（Quad-Shield）線纜，由兩層鋁箔與兩層金屬編織網交錯組成，覆蓋率高，能將外部干擾影響降到最低。
〈延伸閱讀：5G毫米波是什麼？深入了解與一般5G差異、特色與優勢解析！〉

衛星用同軸線纜RG6和RG11怎麼選？

在衛星網路與天線安裝中，會不知道該選擇RG6還是RG11的衛星用同軸線纜。兩者皆符合75歐姆阻抗，但在尺寸、衰減率與應用上仍有區別。

衛星用同軸線纜：RG6

RG6採用約18 AWG的中心導體，線徑較細，柔軟易彎曲。適合長度在150到200英呎（約45至60公尺）內的短距佈建，例如：從屋頂天線拉線至室內機上盒，安裝方便且成本較低，是多數家用與商用短距傳輸的主力。

衛星用同軸線纜：RG11

RG11採用更粗的14 AWG中心導體，具有極低的訊號衰減率，當傳輸距離超過200英呎（約60公尺）以上時，RG11能在訊號抵達接收端時，維持足夠強度，不需過度依賴額外的線路放大器，是大型社區幹線或長距離地面站的首選。

日規5C2V與美規RG系列的差異

認識衛星用同軸線纜使用的連接器，維持穩定高頻訊號！

在衛星系統中，即使安裝了高品質的衛星用同軸線纜後，若搭配錯誤的接頭或安裝不當，仍會造成嚴重的訊號流失。

F型連接頭（F type connector）

F型接頭（F-type connector）具有螺紋鎖固設計，是衛星電視與寬頻網路中最常見的標準接頭，可以直接利用衛星用同軸電纜本身的實心中心導體，作為接頭的中心插針，以此降低製造成本，能在高達數GHz的頻段下維持優異的75歐姆阻抗表現。

BNC連接器（Bayonet Neill-Concelman）

BNC接頭採用卡口式鎖定，具備快速插拔的便利性，多用於廣播設備、機房測試儀器或專業影像監視器中。雖然有提供75歐姆版本的BNC接頭，但缺乏螺紋逼緊的防水防震特性，較少直接應用於戶外衛星天線端。

RF同軸連接器（RF coaxial connector）

針對高階的地面站設備或特殊的傳輸介面，系統整合商需要使用各類特製的RF接頭。皇亮科技提供多種高精密的RF接頭，保障端子與同軸線纜之間具有最佳的接觸面積，滿足嚴苛的高頻通訊要求，能廣泛應用在衛星通訊、軍事、國防航太、商用和電信等領域。
〈延伸閱讀：射頻連接器廠商推薦：合作前必看5項關鍵指標，設備效能大升級！〉

衛星用同軸線纜抗UV、耐高溫，抵抗戶外惡劣環境！

衛星天線幾乎設置於戶外，代表電纜必須承受風吹日曬、極端溫差與降雨。戶外專用的衛星用同軸線纜必須採用外部為聚乙烯（PE）的抗紫外線外皮，避免因為長時間日照而脆化。部分戶外線材內部會注入防水凝膠，當外皮輕微受損時，能阻止水氣沿著隔離網滲透至中心導體造成氧化干擾。

針對戶外接頭處的防護，會使用自融性防水膠帶（Amalgamating Tape）將接頭完全包覆，並輔以矽脂（Silicone grease）塗抹，達到徹底防風雨的效果。

衛星用同軸線纜典型應用一次看！

為了維持通訊品質的穩定，除了線材本身，也需要依據不同的基礎設施情境來配置衛星用同軸線纜。
〈延伸閱讀：微波通訊：現代科技的核心技術及射頻連接器的關鍵作用〉

衛星用同軸線纜應用1.地面接收站

大型地面站需要處理來自多顆衛星的繁雜高頻資料，在長距離的傳輸中，會使用低損耗的RG11電纜將訊號從巨型天線陣列送至機房，進入機房後，再透過分配器轉接較為柔軟的RG6，連接各伺服器與設備。

衛星用同軸線纜應用2.廣播電信

廣播電視台對訊號失真度有相當嚴格的規範，在訊號傳輸路徑中，充滿了各種無線電頻率與設備雜訊。因此，廣播電信領域廣泛應用四層屏蔽（Quad-Shield）的衛星用同軸電纜，搭配RF接頭，保障對內無干擾、對外無訊號外洩。
〈延伸閱讀：認識射頻微波連接器是什麼？〉

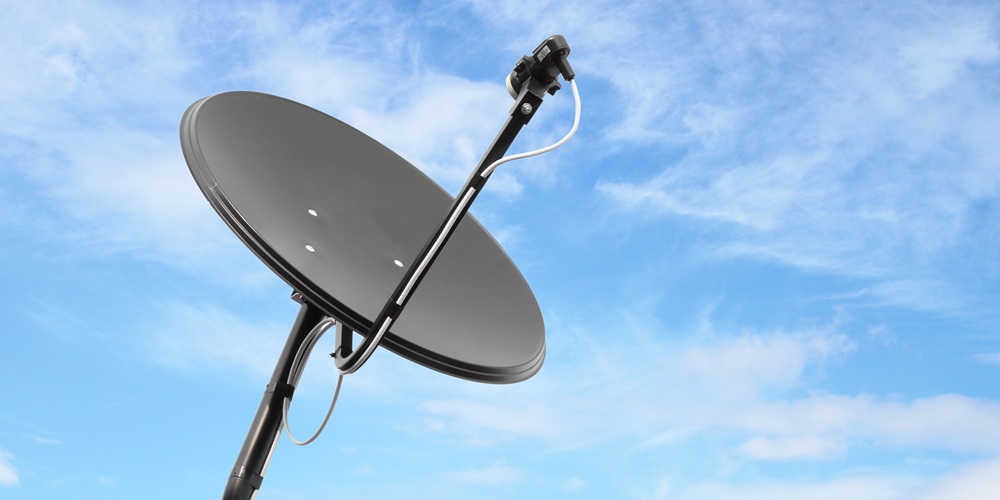

衛星用同軸線纜應用3.室外衛星天線

無論是商用VSAT天線或是家用的DTH衛星碟型天線，負責將LNB收到的微弱Ku或Ka頻段轉換後的訊號引導至室內主機的正是衛星用同軸電纜。而且這段線路除了要保持高頻導通，還必須配合防護套管做好接頭防水。
〈延伸閱讀：如何選擇合適的RF接頭(RF Adapter)？規格、應用和選用指南〉

衛星用同軸線纜常見FAQs

Q1.可以用RG59替代衛星電視的RG6嗎？

不建議。RG59是早期設計給1 GHz以下的低頻影像傳輸使用的線材，像是傳統CCTV。若強行應用在超過1 GHz的衛星通訊中，訊號衰減會變得非常大，可能導致高頻道的影像或數據無法順利接收。

Q2.衛星訊號的電纜最長可以拉多遠？

在沒有訊號放大器的情況下，如果使用標準的RG6電纜，建議最長佈線約為150到200英呎（約45至60公尺）內建；若傳輸距離達到200英呎，或是更長，可以直接改用損耗更低的RG11衛星用同軸線纜。

Q3.為什麼衛星電纜的阻抗是75歐姆而不是50歐姆？

75歐姆的幾何比例能在極低的訊號衰減下，傳送影像與高頻數據，是長距離接收系統的最好標準；而50歐姆則更側重於承受大功率的發射傳輸，主要用於無線電或基地台的發射端。

Q4.一般的室內電纜可以直接用在室外天線上嗎？

不行。一般室內電纜的外皮多為PVC材質，沒有抗紫外線的能力，也沒有防水凝膠。若安裝在室外，經過風吹日曬很快就會脆化破損，雨水沿著編織網滲入，將徹底破壞訊號傳輸。

Q5.什麼是四層屏蔽？一定需要使用嗎？

四層屏蔽是指電纜絕緣層外由兩層鋁箔與兩層編織網交替組成的高強度抗干擾層，一般環境使用雙層屏蔽就可以，但若環境充滿強烈電磁干擾或電纜與多條電源線並排佈建時，強烈建議使用四層屏蔽的衛星用同軸線纜，維持訊號穩定不受干擾。

結論

在衛星通訊系統中，選用正確規格的衛星用同軸電纜，能維持訊號不中斷。此外，採用具防水功能的高頻接頭，確認壓接與彎曲半徑符合標準規範，才能完美發揮線纜的效能，建立高可靠度的衛星網路。皇亮科技擁有豐富的RF接頭加工與專業技術，產品通過國際航空品質組織（IAQG）的AS9100認證，能為航空、太空、國防領域提供最適配的衛星零組件。若有任何衛星通訊需求，歡迎隨時與我們聯繫。
