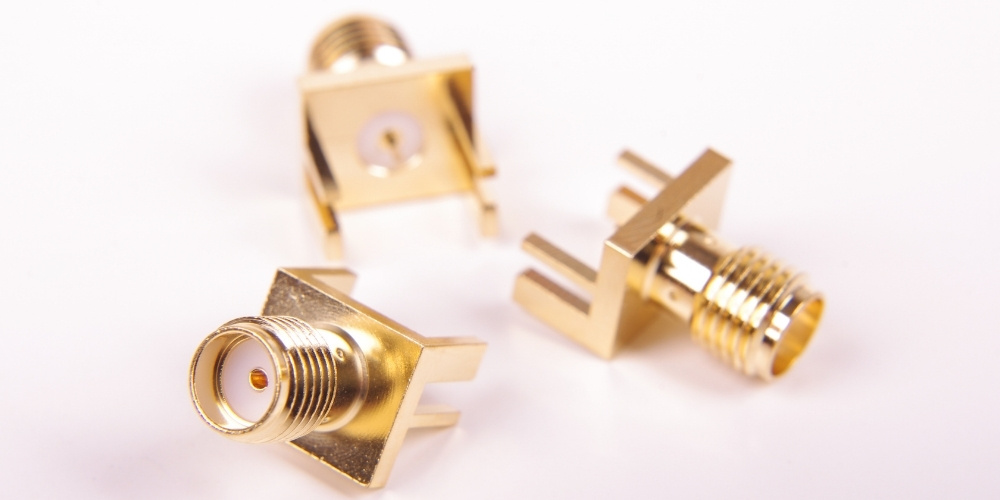

隨著無線通訊快速發展，現在我們的日常生活中不管是使用無線網路、衛星導航或是智慧型穿戴裝置，同軸連接器在其中都扮演著讓訊號穩定傳遞的重要角色。本文介紹同軸連接器的常見種類、安裝方式以及分別的應用場景，幫助企業在選擇同軸連接器時，能夠更快的掌握不同規格的差異。

同軸連接器（COAX Connector）是什麼？

同軸連接器是用於傳輸射頻、微波或其他電訊號，讓電子設備能夠正常運作的電子元件。安裝同軸連接器時需搭配相對應規格的同軸電纜和電路板，並透過電纜兩端、板對板（Board-to-Board）或電纜對板（Cable-to-Board）的連接方式傳輸訊號。

其中「同軸」指的是連接器和電纜內部結構中有相同的中心軸線，這個設計能夠讓電磁波均勻傳輸，最大化減少傳輸過程中產生的訊號損耗與干擾，提升通訊品質。
〈延伸閱讀：RF同軸連接器(RF coaxial connector)：優化微波通訊的關鍵元件〉

同軸連接器的基本構造

同軸連接器的內部結構是一個同心圓，由最中心的導體負責傳輸訊號，外部環繞的構造則用於阻擋干擾以及防止訊號損耗。以下依照從內到外的順序來介紹同軸連接器的基本構造：

中心導體：位於連接器的正中央，用於傳輸訊號。材質通常是鍍金或鍍銀的銅線，多數同軸連接器會以金屬針的形式設計中心導體。

• 絕緣體：用於隔離內外導體並穩固結構的物理屏障，常見材質為鐵氟龍（PTFE）。
• 外導體或連接器外殼：作為降低外部電磁波干擾的屏蔽層，提供負極接地迴路並保護內層構造。常見材質有黃銅、不鏽鋼。
• 耦合機制：指的是同軸連接器間連接和固定的方式，常見機制包含螺紋式、卡口式、推入式等。

常見的同軸連接器種類有哪些？

BNC（Bayonet Neill–Concelman Connector）

BNC連接器的特色是卡口式設計，方便接上與拔下，只要將連接器對準後順時針旋轉90度就能夠鎖緊，不需要使用其他工具固定。BNC連接器支援50Ω與75Ω規格，頻率極限約在4 GHz 左右，適合用於需要經常拆裝或是不需太高頻率輸出的設備，如示波器、訊號產生器、廣播系統等。

SMA（SubMiniature version A Connector）

與BNC不同，SMA輸出的頻率可達到18 GHz，而精密改良版本最高可擴展至 26.5 GHz或27GHz。SMA連接器的特色是螺紋式接頭，耐用度高且不易鬆脫，訊號傳輸過程更加穩定，是在射頻微波領域中普及度最高的同軸連接器。目前SMA連接器常見的規格為50Ω，多用於體積小的精密設備中，如天線、RF 模組、無人機等。
〈延伸閱讀：SMA公頭連接器類型和規格終極指南〉

MCX（Micro Coaxial Connector）

MCX是為了滿足現代化電子產品所設計的同軸連接器，支援50Ω與75Ω規格，而一般型號支援的頻率為6 GHz，最高可達10GHz。MCX採用推入式設計，特色是鎖定後連接器的主體可以360度旋轉，不怕內部結構拉扯損壞。常用於無線通訊系統、車內系統或大型射頻設備中，如車內GPS、數位電視接收器與航太設備等。
〈延伸閱讀：MCX Connector 怎麼選？一次了解 MCX Connector 的規格、特性與應用〉

MMCX（Micro-Miniature Coaxial Connector）

MMCX連接器是MCX的小型版本，體積約比MCX再縮小約30%。搭配卡扣式連接，適合用於空間更有限的設備中，如智慧手錶、入耳式耳機、天線等。MMCX連接器同樣支援50Ω及頻率6 GHz的規格，並和MCX一樣具有自由旋轉、安裝簡易且抗震的性能。
〈延伸閱讀：MMCX射頻連接器全方位解析：應用領域、核心優勢與選型指南〉

N型連接器（N-Type）

相較於其他追求小體積的同軸連接器不同，N型連接器屬於中型連接器，主要是為了滿足中高功率的設備，以及在室外與工業的使用環境下所設計的，具備良好的防水及防塵能力。N型連接器採用螺紋式連接，搭配50 Ω阻抗、頻率11–18GHz的規格，多用於戶外基地台、軍用系統、屋頂射頻天線等。
〈延伸閱讀：什麼是N Connector？它的運作原理是什麼？〉

常見的同軸連接器比較表

〈延伸閱讀：衛星用同軸線纜連接器有哪些？特性、規格與應用一文全整理！〉

同軸電纜與同軸連接器如何搭配？

目前同軸系統主流的分類方式是劃分成50歐姆（50Ω）和75歐姆（75Ω）阻抗，相同阻抗的連接器和電纜連接才能夠最完整的傳輸訊號。以下整理了50Ω和75Ω同軸系統中常見的同軸電纜型號以及對應的同軸連接器，幫助企業快速掌握。
〈延伸閱讀：同軸電纜組件：現代高頻通訊系統的訊號傳輸關鍵〉

50Ω同軸系統

50Ω是功率和損耗間的折衷值，相較於75Ω能夠承受更高的功率並兼顧傳輸效率，是市面上多數的同軸電纜及同軸連接器都會採用的規格。目前多應用於無線通訊設備和資料傳輸系統中，如無線網路、通訊基地台、GPS 導航等。

常見的50Ω同軸系統對照表

75Ω同軸系統

75Ω同軸系統追求的是在傳輸訊號過程中的損耗降到最低，雖然最高傳輸功率不如50Ω，不過由於具備訊號衰減低的特性，更適合使用在長距離或射頻微波傳輸中，傳遞高品質的視訊和音訊，例如：4K / 8K影像、長距離HDMI傳輸等，讓聲音與畫面能夠穩定的維持同步且清晰。

常見的75Ω同軸系統對照表

〈延伸閱讀：微波通訊：現代科技的核心技術與射頻連接器的關鍵角色〉

同軸連接器怎麼選？從這3個重點快速判斷

如果設備沒有使用規格相符的同軸連接器，可能會導致訊號無法正常傳遞、縮短設備使用壽命，甚至損壞，而同軸連接器的種類這麼多該怎麼選擇？以下整理了三個判斷方式，提供企業挑選產品時的參考方向。

頻率

如果使用頻率不符的同軸連接器，例如：高頻率的訊號誤用了低頻接頭，除了可能引發訊號失真外，訊號無法傳遞反射回來的能量會轉化成高溫，造成接頭或晶片局部發熱，甚至損壞。因此在挑選時要特別注意設備的頻率不可超過同軸連接器的最高頻率限制。

• 低頻率（約<3GHz）：插入損耗低且較容易控制，因此低頻率的同軸連接器尺寸通常較大、種類選擇多，常見的種類有BNC、UHF接頭，主要用於一般家中有線電視、有線網路、無線電等。
• 中高頻率（約3GHz-18GHz）：是目前應用最廣的頻率範圍，市面上常見的中高頻率同軸連接器種類通常都是用螺紋式連接，像是SMA、N-Type、TNC接頭，多用於傳輸高畫質的4K影音以及無線通訊系統，如Wi-Fi基地台、無人機、GPS 導航天線等。
• 微波／毫米波段（約18GHz-110GHz以上）：當電磁波波長縮短至毫米級時，同軸連接器通常會以外導體的內徑尺寸命名，尺寸越小代表能承受的頻率上限越高。常見種類有3.5mm、2.92mm（K型）、2.4mm／1.85mm 接頭 （V型）等，多用於毫米波和射頻微波的領域，如5G／6G技術、低軌衛星等。

功率

功率承受能力是選擇同軸連接器時的重要考量之一，連接器可承受的最大功率會受到工作頻率、連接器尺寸、介質材料、環境溫度及結構設計等因素影響。

一般而言，隨著工作頻率升高，導體與介質的損耗及發熱會增加，因此連接器可承受的功率通常會降低。若設備的實際功率超過連接器的額定範圍，可能造成連接器溫度升高、絕緣材料受損，嚴重時甚至可能發生絕緣擊穿、短路或連接器損壞。

• 低功率（約<10 W）：發熱程度較低且外徑尺寸通常小於3mm，適合用於體積小的電子裝置，像是智慧手錶、物聯網（IoT）或是無線射頻識別（RFID）中，常見的種類有MCX、MMCX、SSMP / SMPM等。
• 中功率（約10-100 W）：同時兼顧頻率和功率，中功率同軸連接器的結構和散熱效果都較為穩定，因此通常使用於通訊設備中，如Wi-Fi分享器、無線電對講機、無人機。常見的種類有SMA、TNC、BNC等。
• 高功率（約>100 W）：高功率的範圍可達到百瓦甚至千瓦，這類型的同軸連接器是專為高壓與高電流所設計，最重視散熱程度與結構穩定，多用在電信商、氣象及軍用領域。常見的種類有N-Type、7/16 DIN 連接器等。

使用環境

環境條件以及使用情境會決定同軸連接器的使用壽命，舉例來說：放在室外的設備需考慮到溫度和濕度的影響，因此選擇防水、防塵等級高的同軸連接器如IP67或 IP68，才能避免連接器中的金屬零件快速氧化；而像是在無人機、軍事航太這種高震動的設備中，則適合選擇使用抗震效果高、螺紋式的同軸連接器，如SMA、TNC、N-Type。

同軸連接器安裝教學

在安裝前除了應注意同軸連接器的特性阻抗與尺寸是否與同軸電纜相符外，根據電纜固定在連接器的方式不同，安裝方式可以分為壓接式（Crimp）、焊接式（Solder）及夾持式（Clamp），以下介紹同軸連接器共通的安裝流程：

步驟1：確認連接器零件是否齊全

同軸連接器的零件體積小且零散，建議安裝前先檢查零件是否齊全，以及結構有沒有受損情形，例如：中心金屬針有沒有變形、絕緣體層有沒有髒污或裂痕等，這些細微的異常都有可能影響訊號傳輸品質。

不同安裝方式需要的安裝工具也有所不同，夾持式只需要一般開口扳手、斜口鉗等常見的工具即可，但壓接式要使用專門的壓接鉗架（Crimp Frame）與壓接模具組（Die Set）才能安裝，因此同時也要確認安裝工具是否準備齊全。

步驟2：依序剝除同軸電纜外層

不管是哪種方式第一步都需要先小心的將同軸電纜的外層依序剝除，讓中心導體露出。目的是為了準確的與同軸連接器的中心接點連接，避免安裝時因露出的長度不夠，擠壓到結構中的其他材質，導致短路或訊號反射。

步驟3：安裝絕緣體並固定中心接點

絕緣體是一層物理屏障，除了能夠避免中心導體和外導體直接接觸造成短路外，也能作為穩定結構的支撐。想要將中心導體固定在正確的位置上，壓接式需使用壓接工具和套筒將結構壓緊、焊接式用焊錫固定，而夾持式則是用螺帽與夾環夾緊。

步驟４：裝入同軸連接器後鎖緊

中心導體和絕緣體都安裝到正確位置並固定後，最後將電纜的其他零件裝入連接器的主體，並按照同軸連接器的耦合機制鎖緊即可。完成安裝後需先經過電氣安全測試以及牢固度測試，確定無異常後才能正式通電使用。
〈延伸閱讀：高頻通訊的微波同軸電纜設計與組裝〉

結論

市面上的同軸連接器有許多種類，且根據設備的頻率、功率和使用情境，適合的規格也有所差異，建議企業在採購前先向專業的同軸連接器供應商諮詢評估。皇亮科技專注於研發與設計射頻同軸產品，擁有超過30年的經驗，產品已廣泛運用在各產業中。如果您正在尋找客製化的同軸產品與服務，歡迎馬上聯絡我們，讓皇亮幫企業客製化最佳的解決方案。
