微波轉接器無縫射頻連接指南
25-12-29.jpg)

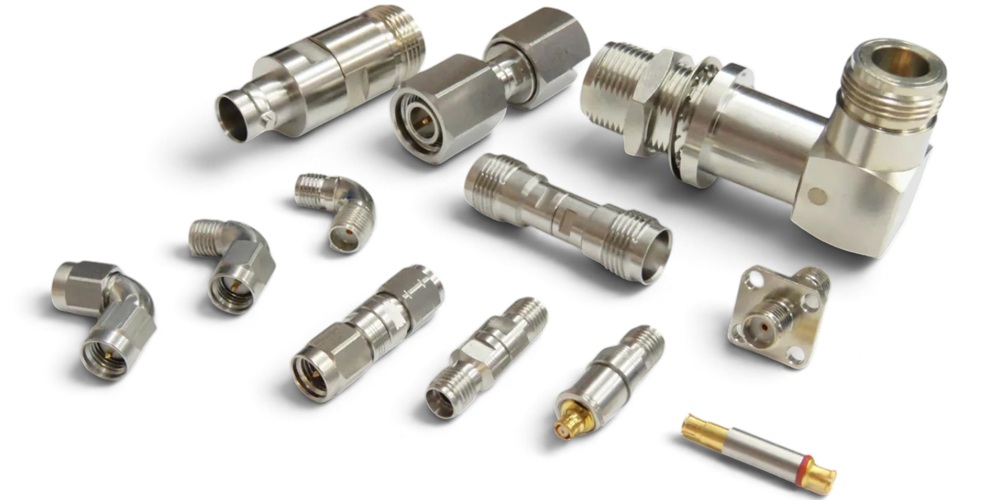

在現代高頻通訊與雷達、衛星、無線測試等射頻系統中，各式設備往往必須採用不同頻率範圍、連接介面與傳輸規格來進行系統作業，而Microwave Adapter（微波轉接器）便在此扮演了關鍵的橋樑角色，能有效連接不同標準的連接器與元件，更能確保訊號完整傳輸而不造成失真或損耗，因此Microwave Adapter是不可或缺的關鍵元件。
Microwave Adapter 的設計需同時兼顧寬頻帶支援、低插入損耗、良好的阻抗匹配與高頻穩定性。常見類型包含 SMA、N、3.5mm、2.92mm（K）、2.4mm、1.85mm（V）等多種介面之間的轉接，頻率涵蓋從 DC 一直到 67 GHz 以上。這些Microwave Adapter讓工程師能夠在不犧牲效能的前提下，靈活整合不同製造商或不同世代的 RF 元件與模組，更是確保系統一致性與訊號完整性的核心關鍵之一。
Microwave Adapter在射頻系統中的作用
針對Microwave Adapter 在射頻系統中使用時會有以下幾個主要作用：
〈延伸閱讀：射頻微波是什麼？掌握技術應用和關鍵組件，無線通信更穩定！〉
1.連接不同介面（Interface Transition）
在 RF 系統中，常見有 SMA、N-type、2.92mm、2.4mm、BNC、TNC 等多種連接介面。Microwave Adapter 可實現這些介面間的轉接，避免設備間因連接器不相容而無法串接。
〈產品推薦：射頻微波轉接器〉
2.協助頻率與介面世代轉換（Legacy to Modern Compatibility）
隨著技術演進，新的連接介面如 V（1.85 mm）、W（1.0 mm）應運而生。Microwave Adapter 允許舊型測試儀器與新型高頻模組相容，延長設備壽命並減少整體系統更新成本。
〈延伸閱讀：1.85mm connectors是什麼？高頻應用的關鍵元件解析〉
3.訊號完整傳輸（Signal Integrity Preservation）
優質的微波轉接器能有效控制 VSWR（反射）、插入損耗，保障訊號在轉接過程中不被扭曲或衰減，特別是在 GHz 級別的高頻應用中至關重要。
4.提升阻抗匹配效率（Impedance Matching）
透過適當設計與精密加工，Microwave Adapter 能維持系統中的 50Ω 或 75Ω 阻抗匹配，降低反射損耗（return loss），提升整體系統效能。
5.靈活測試配置（Flexible Test Configuration）
在研發與測試環境中，Microwave Adapter 可快速實現各種介面之間的靈活搭接，支援多樣化的測試組合，節省設備更換與設定時間。
6.支援系統模組化設計（System Integration Support）
在系統整合階段，Microwave Adapter 能讓來自不同供應商的模組或子系統順利結合，有助於縮短設計週期與開發時間。
7.降低維護與轉接成本（Cost-effective Maintenance）
使用轉接器可避免更換整個測試線或設備，僅需使用適當轉接器即可完成轉換，具備高度成本效益。
Microwave Adapter的類型與應用場景
常見 Microwave Adapter 類型與應用選擇指引如下:
1. 依Microwave Adapter產品的介面類型分類
| 類型 | 說明 | 適用範圍 |
|---|---|---|
| SMA to N-type | 常見的中低頻轉接（DC~18 GHz）， 兩者尺寸差異較大 |
測試儀器與 天線模組之間連接 |
| SMA to 2.92mm (K) | 高頻轉接器（DC ~40 GHz）， 尺寸與 SMA 相近但耐高頻 |
精密測試、 高速模組介面 |
| 2.92mm to 2.4mm / 1.85mm | 超高頻轉接器， 可支援 50~67 GHz 頻率 |
毫米波應用、 先進雷達或衛星系統 |
| BNC to SMA | BNC 為低頻（<4 GHz）轉接介面， SMA 為中高頻常用連接器 |
一般電子測試、 通訊系統過渡介面 |
| TNC to SMA | 用於戶外防水設備與 室內測試設備轉接 |
通訊基站、 無線網路設備 |
（手機版表格可左滑動）
〈延伸閱讀：SMA 轉 K 型連接器詳細介紹！高頻技術的關鍵射頻零件〉
〈延伸閱讀：SMA to SMA 連接器全面解析：結構、應用與優勢〉
2.依Microwave Adapter產品的性別（Gender）分類
| 類型 | 說明 |
|---|---|
| Plug to Jack（公轉母） | 最常見的型式，用於標準連接 |
| Jack to Jack / Plug to Plug | 用於延長或特殊測試需求（例如 inline 連接） |
3.依Microwave Adapter產品的角度與結構分類
| 類型 | 說明 | 應用情境 |
|---|---|---|
| 直通 (Straight Adapter) |
標準直線轉接 | 大多數應用皆適用 |
| 直角 (Right Angle Adapter) |
當空間受限時使用 | 緊湊模組、箱體內部布線 |
| Bulkhead Adapter （隔板式） |
可安裝於機箱、板壁 | 測試面板、腔體結構 |
| Panel Mount Adapter | 安裝於測試或設備面板 | 儀器面板轉接孔用 |
〈延伸閱讀：如何選擇合適的RF接頭(RF Adapter)？規格、應用和選用指南〉
會建議如何選擇合適的 Microwave Adapter？
1.根據頻率需求
若應用在 18 GHz 以下，如一般 RF 測試、商業通信，可選擇 SMA、N-type 等傳統Microwave Adapter。
若應用在 26.5 GHz、40 GHz、50 GHz、67 GHz，則需選擇 2.92mm (K)、2.4mm、1.85mm (V)、1.0mm (W) 等高頻專用Microwave Adapter。
2.考量介面配對
確認兩端設備所使用的連接器型式（介面與性別），選擇對應轉接器。
例如設備為 SMA Plug，測試線為 2.92mm Jack，則需選擇 SMA Jack to 2.92mm Plug 的 Adapter。
3.根據物理空間需求
空間狹小時選擇直角轉接器。若需穿板或固定於面板，選擇 Bulkhead / Panel Mount 款式。
4.選擇高品質以維持訊號品質
高頻 (>26.5 GHz) 轉接器需注意低插入損耗與低 VSWR。選用精密等級（Precision Grade）Adapter 可避免信號反射與不穩定。
5.避免使用過多轉接器串接
每一個Microwave Adapter都可能引入額外損耗，建議直接選用需要的對應介面轉接頭，避免多級串接。
Microwave Adapter的性能參數介紹
Microwave Adapter 的關鍵性能指標說明如下表所列
| 性能指標 | 說明 | 評估重點 / 影響 |
|---|---|---|
| 插入損耗 （Insertion Loss） |
信號通過轉接器時的能量損失，單位 dB，通常需越低越好（<0.1 dB 為佳） | 損耗高會導致訊號衰減，影響系統效率與感測靈敏度 |
| 反射損耗（Return Loss） | 反射回來的能量比，單位 dB，數值越高代表反射越少（>20 dB 為佳） | 反映阻抗匹配品質，避免信號反射干擾系統穩定性 |
| 電壓駐波比 （VSWR） |
Voltage Standing Wave Ratio，理想值為 1.0:1，常見指標為 <1.2 或 <1.3 | 與 Return Loss 相關，直接反映阻抗匹配效果 |
| 頻率範圍 （Operating Frequency Range） |
Adapter 可穩定工作的頻率區間，例如 DC–18 GHz、DC–40 GHz、DC–67 GHz | 必須符合應用系統所使用頻段（例如毫米波雷達需 >50 GHz） |
| 特性阻抗 （Characteristic Impedance） |
通常為 50 Ω 或 75 Ω，需與系統一致 | 不匹配會導致反射與信號失真 |
| 阻抗穩定性 （Impedance Consistency） |
轉接器內部結構需保持穩定阻抗，不可因機械誤差而產生阻抗突變 | 影響高頻訊號完整性與相位穩定性 |
| 耐電壓 （Dielectric Withstanding Voltage） |
Adapter 在不擊穿情況下可承受的最大電壓，一般為數百至數千 Vrms | 關鍵於高功率或高壓應用中的安全性 |
| 耐功率 （Power Handling） |
可承受的最大連續功率，與頻率與溫升有關（例如 10W、50W、100W） | 高功率系統如雷達或發射機需特別注意 |
| 相位穩定性 （Phase Stability） |
對於相位敏感應用（如相位陣列天線）需保持極小的相位誤差 | 高溫/低溫環境或軍規需求時需特別關注 |
| 溫度穩定性 （Thermal Stability） |
頻率響應與機械尺寸不應隨溫度劇烈變化 | 高溫/低溫環境或軍規需求時需特別關注 |
| 耐用性 （Durability） |
插拔次數（如 >500次）、結構強度、耐腐蝕性（鍍層材質如金、鎳等） | 影響長期使用可靠性，重要於測試儀器或工業場域 |
| 結構與性別類型 | Plug/Jack、Straight/Right-Angle、Bulkhead、Panel Mount 等 | 影響實際裝配與空間適配性 |
（手機版表格可左右滑動）
針對有Microwave Adapter需求的目標人員提出的應用評估建議如下：
研發工程師
聚焦在頻率、插入損耗、相位與阻抗匹配，尤其在高頻 (>26.5 GHz) 或低損耗應用中需特別謹慎。
品保/品質工程師
重點在規格一致性、電氣測試結果（VSWR / RL）、鍍層與耐用測試報告。
採購人員
注意產品型號對應的頻率等級、介面組合、RoHS/REACH 符合性、供應商認證（如 ISO9001/AS9100）、以及交期與售後支援。
皇亮Microwave Adapter專為未來技術打造
皇亮科技具備「技術」、「品質」、「產能／交期」、「應用支援」四個面向的優勢。
1.技術能力
- 高頻特性控制能力
- 完整產品系列
- 模擬與匹配能力
- 耐插拔與結構可靠性測試
- 定制化能力
2.品質與認證體系
- ISO 9001 認證
- RoHS / REACH 符合
- 可靠性測試報告
- 可追溯性（Traceability）
3.產能與交期能力
- 穩定供貨能力
- 快速交期
4.工程技術支援
- 提供 3D CAD / 電氣模型
- 射頻設計諮詢能力
- 樣品支援快速
結論
Microwave Adapter在通訊和無線技術中是一個廣泛使用的轉接頭，也為不同類型的設備提供了靈活的連接方式，使得設備或待測物之間的連接變得更加簡單和方便。它們在各種不同領域的應用中都扮演著重要角色，並且為用戶提供了更多靈活的選擇。皇亮科技為生產射頻微波連接器/Microwave Adapter的專業廠商，並擁有獨家Uni-adapter可搭配出各式各系列adapter；也提供專屬客製化需求，皇亮科技都可為客戶提供全方位的一站式服務，包括：初始設計、產品模擬、裝配作業和產品電氣分析，提供您最佳解決方案，如有想要進一步瞭解產品，歡迎與我們皇亮科技聯繫。
