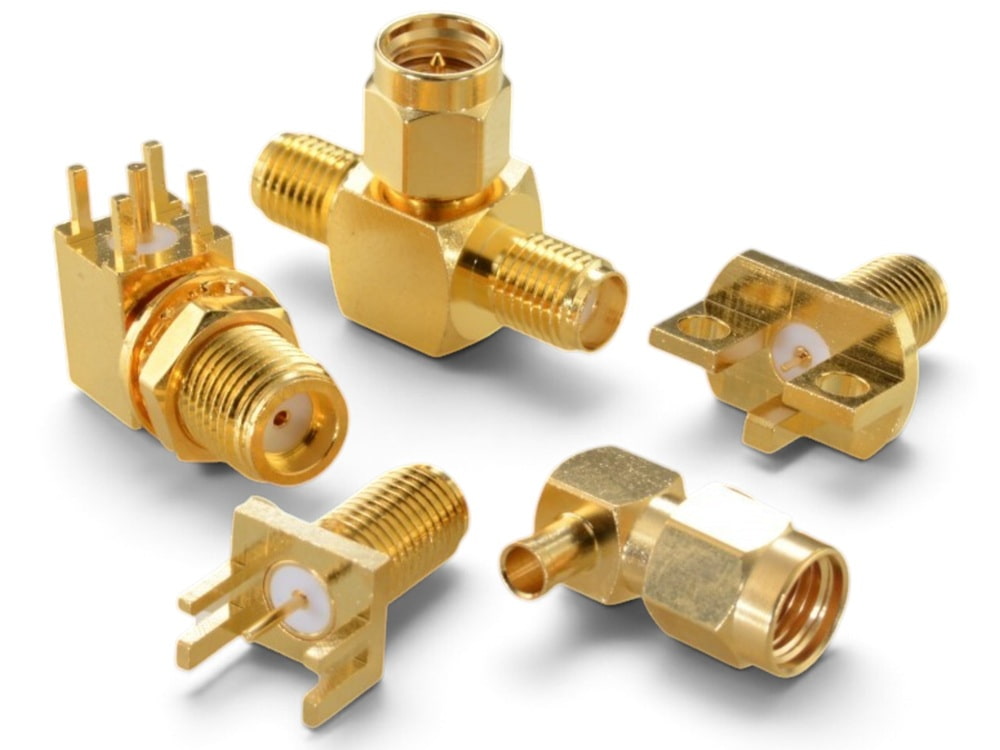

SMA to SMA 連接器全面解析：結構、應用與優勢
25-11-25
SMA Adapter在射頻與微波通訊中扮演著關鍵角色，能夠確保不同設備之間的訊號傳輸順暢且高可靠度。由於射頻設備的多樣性，SMA to SMA Connector被廣泛應用於無線通訊、雷達、衛星通訊等領域。本文將介紹說明SMA Adapter 特點、功能與應用，以及 SMA to SMA Connector 的結構、設計、術語和安裝建議等，協助瞭解SMA to SMA Connector的選擇與使用。
SMA Adapter 的特點、功能與應用
SMA Adapter 是射頻設備中至關重要的配件，具備精密設計和高頻穩定性，廣泛應用於 Wi-Fi、5G、雷達、衛星通訊、射頻測試、天線系統和物聯網等領域。它的高頻傳輸、穩定性、抗干擾性使其成為高效連接和測量設備中不可或缺的工具。
什麼是 SMA Adapter?
SMA Adapter（SMA轉接頭）是一種專為SMA連接器設計的轉接配件，用來將兩個SMA連接器連接在一起，例如SMA to SMA Connector，或者轉接成不同系列的連接器進行匹配。它通常應用於高頻設備中，協助連接不同的設備或模組。
〈延伸閱讀：SMA連接器 - 最常見的射頻連接器〉
SMA Adapter的特點、功能與應用範圍
SMA Adapter的主要特點包含精密螺紋設計、頻率範圍、阻抗匹配等。如下說明：
- 精密螺紋設計：SMA Adapter 採用精密螺紋鎖定設計，能夠提供穩定而可靠的機械連接，避免信號丟失或連接鬆脫，適用於高頻應用。
- 頻率範圍：SMA to SMA Connector通常支援 DC 到 18 GHz（某些高精度型號可達 26.5 GHz），適合用於需要高頻穩定性的設備。
- 阻抗匹配：通常為 50Ω 阻抗，這是射頻設備中最常見的標準，能夠確保信號傳輸過程中最小化反射和損失。
- 耐用性高：SMA Adapter具備高耐用性，可以承受數千次的插拔，適合長期使用。
〈延伸閱讀：衛星接頭怎麼選？衛星同軸電纜接頭規格、安裝與沒訊號原因整理〉
SMA Adapter 的應用範圍
- Wi-Fi：SMA Adapter在Wi-Fi 路由器和無線網絡設備中扮演重要角色，幫助連接天線或其他射頻元件。運用SMA Adapter 連接於路由器與外部天線之間，實現無線信號的傳輸，進行 Wi-Fi 信號放大。
- 5G 通訊：在5G基站和終端設備中，SMA Adapter 可用於連接射頻模組和天線，實現高頻穩定的信號傳輸。
- 雷達與衛星通訊：SMA Adapter 在雷達系統和衛星通訊中應用廣泛，使用SMA Adapter連接雷達發射器與接收天線，或者衛星通信系統中的射頻設備，實現精確的數據傳輸。
- 射頻測試儀器：在射頻測量設備（如網路分析儀）中，SMA Adapter 用於連接測量設備與被測設備，利用SMA to SMA Connector將測試儀器與待測設備連接，進行射頻信號強度和阻抗匹配測試。
- 天線：在無線天線系統中，SMA to SMA Connector常用來實現天線與射頻模組的高效連接。
- 物聯網（IoT）：在物聯網設備中，SMA to SMA Connector用於連接感測器、天線和射頻模組，支持低功耗、長距離的數據傳輸。
〈產品推薦：SMA射頻連接器〉
SMA 連接器與其他連接器比較表
| 參數 | SMA 連接器 | SMB 連接器 | SMP 連接器 | MMCX 連接器 |
|---|---|---|---|---|
| 結構特色 | 螺紋鎖定設計，穩定性高 | 快速連接 | 微型設計，快速插拔 | 快速插拔設計 |
| 頻率範圍 | DC 到 18 GHz（高精度型可達 26.5 GHz） | DC 到 4 GHz | DC 到 40 GHz（某些型號可達 65 GHz） | DC 到 6 GHz |
| 阻抗 | 50Ω | 50Ω | 50Ω | 50Ω |
| 材料與鍍層 | 黃銅/不銹鋼，鍍金或鍍銀 | 銅合金，鍍金 | 不銹鋼、銅合金，鍍金 | 銅合金，鍍金 |
| 耐用性 | 高，數千次插拔 | 較低，適用於低頻應用 | 高，適用於高頻應用 | 較低，適用於小型設備 |
| 應用領域 | 無線通訊、射頻測量、天線連接 | 車載電子、工業儀器、低頻應用 | 高頻通訊、雷達、衛星通訊等 | 無線電、藍牙、GPS、便攜式設備 |
（手機版表格可左右滑動）
SMA to SMA Connector如何安裝?
以下是有關 SMA to SMA Connector正確安裝的步驟及注意事項，確保安裝過程中避免過度鎖緊或損壞，同時測試SMA to SMA Connector連接品質與抗阻匹配，並簡要介紹使用壽命：
1.準備工作
- 確SMA to SMA Connector的端口乾淨，無灰塵、污垢或其他異物，這可以有效避免信號衰減和連接不良。
- 確認線材與連接器配對正確，選擇符合阻抗（50Ω）的電纜和連接器。
2.安裝前檢查
- 檢查插頭與插座：確保SMA to SMA Connector的接點清潔，沒有磨損或損壞，避免因損壞而影響信號傳遞。
- 確認SMA to SMA Connector螺紋部分沒有損壞，並且螺紋完整無缺。
3.正確安裝過程
- 將 SMA 公頭插入 SMA 母頭的接口。
- 輕微旋轉並鎖緊：將連接器旋轉至鎖定位置，但避免過度鎖緊。過緊可能導致接觸不良或損壞螺紋。
- 鎖緊時，只需旋轉至手感適中，不要使用過大力量。
4.測試連接品質
測試信號傳遞：使用射頻分析儀或網路分析儀測量連接器之間的信號傳遞效果，確保信號沒有顯著衰減。
檢查SMA to SMA Connector的阻抗匹配是否符合 50Ω，確保信號反射最小。通常會使用 VSWR（駐波比）儀器來測試。
5.測量駐波比（VSWR）
使用駐波比測試儀，確保SMA to SMA Connector VSWR 值在接受範圍內。過高的駐波比表示存在信號反射或阻抗不匹配，需要重新安裝或更換連接器。
6.確認安裝後的穩定性
- 安裝後輕輕拉扯SMA to SMA Connector，確認是否有鬆動情況。若鬆動，需重新安裝。
- 確保連接器安裝後在操作條件下不會過度受力，防止過度的拉扯或扭轉。
〈延伸閱讀：SMA公頭連接器類型和規格終極指南〉
結論
SMA Adapter 及 SMA to SMA Connector在射頻通訊中具有極高的重要性，其高頻特性、精密設計與低損耗特性，使其成為各種無線通訊應用的首選。皇亮科技專注於射頻轉接器及連接器的研發與生產，提供高品質、高穩定性的射頻解決方案。我們擁有豐富的技術經驗與完善的產品線，能滿足不同產業的需求。如需進一步瞭解我們的產品，歡迎聯繫我們，我們將提供專業的技術支援與最適合的解決方案。
