在追求設備小型化與高效能傳輸的今天，射頻（RF）工程師常面臨物理空間與訊號完整性之間的拉鋸戰。Right Angle SMA連接器作為一種兼具機械便利性與穩定電氣性能的解決方案，在現代通訊設備中扮演著不可或缺的角色。本文將帶您深入剖析其設計目的、核心優勢以及在不同產業中的關鍵應用。

什麼是 Right Angle SMA Connectors？

Right Angle SMA Connector（直角式SMA連接器）是將標準SMA同軸連接器的訊號傳輸方向由直線改為 90°轉向的設計。其本質仍維持SMA的基本特性（50Ω阻抗、螺紋鎖固結構、高頻應用能力），但透過內部導體與介質的幾何設計，使射頻訊號在Right Angle SMA連接器內部完成轉折。
此類型Right Angle SMA連接器常見於：

• PCB 板端（Right Angle PCB Mount）
• 線端（Right Angle Cable Plug）
• 面板型（Bulkhead Right Angle）

其設計核心在於解決空間受限（Space Constraint）下的布線難題。雖然Right Angle SMA內部的90度彎角對RF訊號傳輸是一項挑戰，但透過現代精密加工與補償設計，高品質的Right Angle SMA依然能維持50Ω的特徵阻抗，並在數GHz的高頻段表現穩定。
〈延伸閱讀：SMA連接器 - 最常見的射頻連接器〉

Right Angle SMA Connectors 的特色與優勢

Right Angle SMA為什麼不直接彎折線纜，而是選擇直角連接器？主要原因如下：

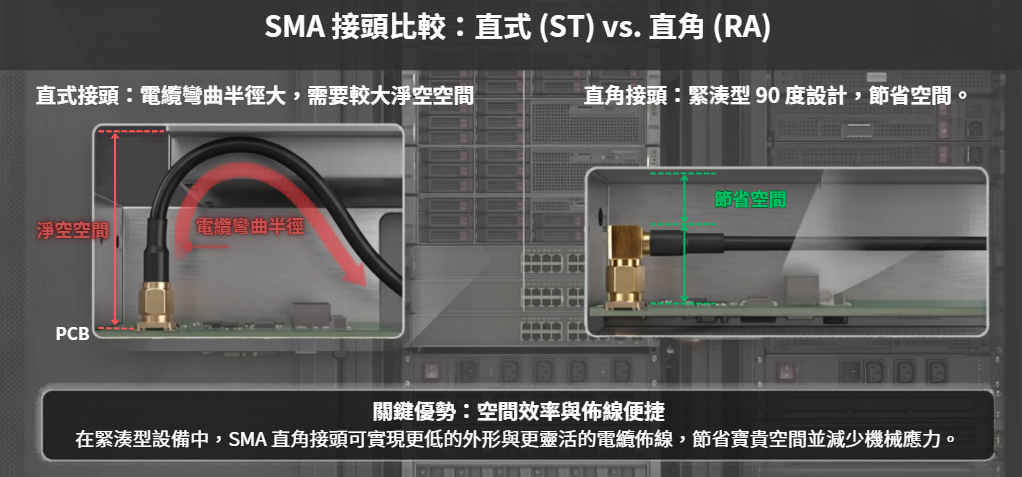

1. 低矮設計（Low Profile）： 這是最直觀的優點。它允許Right Angle SMA連接器在與PCB平行的方向出線，顯著降低設備的整體高度與安裝深度，極大化空間利用率。
2. 消除應力（Strain Relief）： 若在狹小空間強行彎折同軸線纜，會導致屏蔽層損壞或中心導體偏移，造成訊號洩漏。Right Angle SMA直角設計提供了預設的物理彎折，能有效保護線纜不受過度機械應力的影響。
3. 機械耐受性高： Right Angle SMA採用螺紋鎖緊結構（1/4"-36 UNS），具備優異的抗震與抗衝擊能力，特別適合移動式或震動環境下的設備。
4. 優化布線路徑： 在機櫃或測試架後方，Right Angle SMA直角接頭能讓線纜緊貼面板走線，使設備後端整潔，避免線路雜亂、纏繞。

〈延伸閱讀：如何選擇合適的RF接頭(RF Adapter)？規格、應用和選用指南〉

哪些設備需要 Right Angle SMA Connectors？

這類Right Angle SMA連接器廣泛應用於對空間極其敏感的高科技領域：

1. 5G 與通訊基地台： 在高密度的MIMO天線系統中，需要在極小空間內配置大量連接點，直角連接器是實現緊湊布線的標準件。
2. 物聯網 (IoT) 與嵌入式裝置： 小型閘道器（Gateway）或智慧家居監控設備，常受限於外殼厚度，必須使用低矮的Right Angle SMA直角接頭。
3. 航太與國防： 無人機（UAV）、衛星通訊終端與雷達系統，其內部電子模組空間極其珍貴，且對機械穩定性要求極高。
4. 精密測試設備： 手持式頻譜分析儀或網路分析儀，常利用Right Angle SMA直角接頭優化人機操作介面的接頭配置。

〈延伸閱讀：天線接頭種類有哪些？選對規格才能讓訊號傳輸維持高品質！〉

如何選擇合適的 Right Angle SMA Connectors？

選擇Right Angle SMA時不應只看外型，需根據以下關鍵規格進行評估：

1. PCB 安裝形式： 根據電路板設計選擇 Through Hole（通孔）、Surface Mount（貼片） 或 Edge Mount（板邊連接）。
2. 性能規格： 注意VSWR（電壓駐波比） 與Insertion Loss（插入損耗）。Right Angle SMA直角接頭通常在高頻處（如12GHz以上）表現略遜於直線型，需確認是否符合系統頻寬需求。
3. 材質鍍層： 中心導體通常要求鍍金以確保最低接觸電阻與抗氧化能力；外殼則依環境需求選擇不鏽鋼或鍍鎳黃銅。

Right Angle SMA Connectors推薦廠商｜皇亮科技

Right Angle SMA連接器因其小型化、高頻性能、可靠性、耐用性及廣泛的相容性，已成為現代無線通訊、測試設備和5G技術的重要組件。皇亮科技擁有自主研發能力及CST電氣模擬軟體，可依不同應用需求，提供Right Angle SMA連接器的客製化服務。

在選擇Right Angle SMA連接器供應商時，可綜合考量品質認證、產品規格、供應穩定性與技術支援等條件。皇亮科技擁有大量CNC加工設備，可因應高頻連接器所需的精密公差要求，並提供快速交貨、技術支援與完善售後服務。
〈推薦產品：101-M125/118、101-R040/111、101-R130/188、101-R121/188、101-R431/188、ADUR-SMM1-SMM1〉

結論

Right Angle SMA連接器是一種針對空間限制與機構整合需求而設計的射頻解決方案，其主要優勢包括降低系統高度、減少線纜應力，以及提升佈線與設備整合彈性。不過，由於內部具有90度轉向設計，高頻性能與製造複雜度也需要納入考量，因此實際選擇時可依以下原則判斷：

1. 空間優先 → 選 Right Angle
2. 性能優先（特別是高頻）→ 優先 Straight

雖然在12GHz以上等較重視高頻性能的應用中，Straight（直線型）通常較具優勢，但透過精密加工、阻抗補償及適當的PCB佈線設計，高品質的Right Angle SMA仍能在多數射頻系統中維持穩定表現，特別適合設備空間有限、需要改善線纜走向的應用情境。皇亮科技提供多種Right Angle SMA產品，如果您有進一步需求，歡迎聯繫我們以獲取更多資訊！
