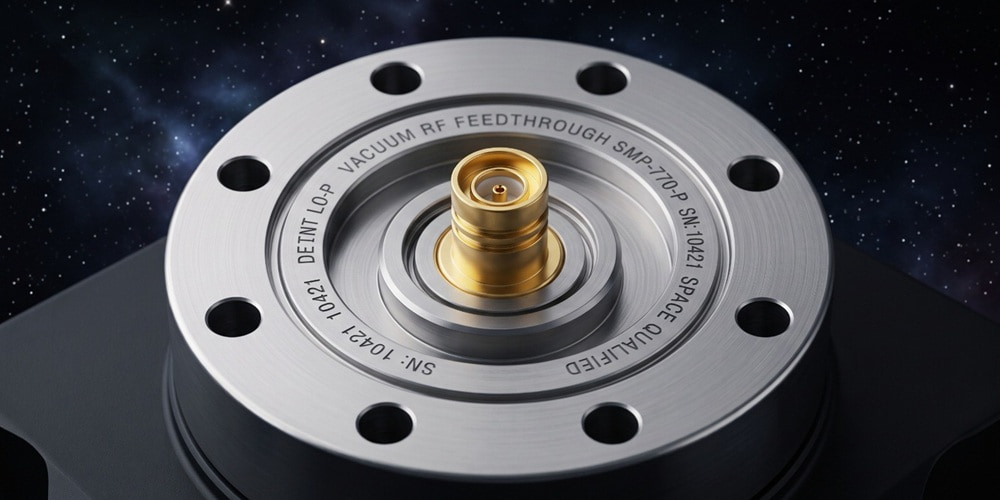

在超高真空（UHV）、高壓或極端溫度的環境中，將射頻訊號無損引入隔離腔體是一個相當複雜的工程，氣密射頻引出端子具備高頻訊號傳輸與物理氣密隔離的功能，能將射頻訊號穩定地從大氣傳遞到真空或密閉腔體內部。本篇文章會詳細介紹氣密射頻引出端子的密封原理、規格與材質挑選，以及在半導體設備、航太電子等不同領域的應用方式。

氣密射頻引出端子與氣密密封原理

氣密射頻引出端子能緊密接合絕緣體與金屬外殼之間的縫隙，技術包含玻璃對金屬密封（Glass-to-Metal Seal）與陶瓷燒結（Ceramic-to-Metal Seal）。在製造過程中，絕緣材料與金屬經由高溫燒結融為一體，藉此隔絕外界大氣與濕氣，維持腔體內部的極低壓力或真空度。

對於高壓與大功率射頻需求，氧化鋁陶瓷與聚四氟乙烯（PTFE）的組合經常被應用於結構設計中，能夠承受高電壓，維持穩定的介電常數，更能有效抵抗機械震動與長期老化的影響。
〈延伸閱讀：射頻微波是什麼？掌握技術應用和關鍵組件，無線通信更穩定！〉

氣密射頻引出端子規格與材質怎麼選？

材質的選擇會影響氣密射頻引出端子的長期穩定性，不同材料之間的熱膨脹係數不匹配，是導致密封失效的主要原因。為了解決熱膨脹應力問題，常選用可伐合金作為外殼與中心導體的材料，因為它的熱膨脹係數與硼矽酸玻璃或氧化鋁陶瓷接近，能降低高溫燒結和溫度變化時產生的應力。

不鏽鋼雖然具備較優異的抗腐蝕能力，但其熱膨脹係數與玻璃或陶瓷差異較大，如果直接進行密封，需要採用特殊的壓縮密封設計來補償熱應力。

氣密射頻引出端子漏率與VSWR

硬體研發工程師在評估氣密射頻引出端子時，最重視氦氣漏率（He leak rate）與電壓駐波比（VSWR）這兩個項目。這兩項參數在物理設計上存在拮抗關係，為了追求極致的密封性而增加絕緣接觸面積或厚度，可能會破壞同軸結構的幾何比例，導致阻抗偏離50Ω，使VSWR升高，但是透過精密的材料科學與電磁模擬，現代端子已經能兼顧兩者。

低氣孔漏率

任何開孔、微小縫隙或釋氣孔的洩漏量都必須極小化，避免氣體、水氣滲透造成內部元件受損或性能變差。依據高可靠度標準，氣密射頻引出端子的氦氣漏率通常需控制在<1×10^-8 atm·cc/sec的水準，部分針對高能物理實驗與粒子加速器所開發的陶瓷同軸引出端子，甚至能將真空漏率壓制在1×10^-13 Pa·m³/s以下，滿足極端超高真空系統的需求。
〈延伸閱讀：認識射頻微波連接器是什麼？〉

特性阻抗

特性阻抗能夠保持射頻訊號的完整性，氣密射頻引出端子內部需透過中心導體直徑與絕緣體介電常數的精密計算來維持穩定，通常嚴格設定為50Ω。在異質材質交界處，如果缺乏阻抗匹配設計，極易造成阻抗不連續，引發嚴重的訊號失真與反射。

低電壓駐波比VSWR

低VSWR代表訊號在傳輸過程中反射損耗非常小，射頻能量能有效穿透隔離介面，透過精密的中心導體加工與受控的介電幾何結構，現代化氣密端子能抵銷因為強化密封結構而帶來的寄生電容，在寬頻段內穩固維持50Ω特性阻抗，防止VSWR劣化。

氣密射頻引出端子性能比較表

氣密射頻引出端子的電氣耐受與高功率設計

針對高能物理加速器或大功率射頻模組，電氣耐受度同樣是要考量的重要因素，在真空環境下，受帕邢定律（Paschen's Law）影響，特定氣壓下氣體擊穿電壓會明顯降低，因此對氣密射頻引出端子的絕緣設計與放電防護必須進行特殊處理。

耐壓與絕緣電阻

為了防止高功率傳輸時，發生電弧擊穿現象，氣密射頻引出端子需具備極高的絕緣規格，一般商用與軍工級規格的耐受電壓需達到≥ 300V，且單針結構的絕緣電阻應具備≥ 2000 MΩ的水準。如高純度玻璃或氧化鋁陶瓷材質除了能提供低介電損耗，更能在高壓條件下，維持穩定的電氣絕緣性。
〈延伸閱讀：瞭解射頻應用中密封技術與密封連接器〉

階梯式過渡設計

針對大功率與高電壓的同軸真空引出端子，常採用階梯式過渡配置，透過精密的3D電磁模擬，平滑地過渡不同的介電常數區域，例如：從空氣進入玻璃，再過渡至真空，能有效消除電場集中現象，並保持特性阻抗穩定維持在50 Ω。

氣密射頻引出端子的連接面要注意！客製化減少組裝公差

氣密射頻引出端子兩側的連接面會影響組裝的便利性與微波訊號的連續性，常見的外部射頻接口包含SMA、SMP，以及適用於毫米波（mmWave）頻段的微型接頭。除了射頻接頭外，皇亮科技提供高剛性的CNC加工設備，在設計射頻微波同軸連接器和轉接器時，透過客製化服務，減少組裝公差，維持阻抗匹配、VSWR的穩定性，並廣泛應用在半導體產業、國防航太、軍事與通訊等領域中。
〈延伸閱讀：射頻連接器廠商推薦：合作前必看5項關鍵指標，設備效能大升級！〉

氣密射頻引出端子在半導體、航太等領域的應用

氣密射頻引出端子廣泛應用於需要嚴格環境隔離與射頻訊號傳輸的工業與科學研究中，以下會介紹幾個會運用到此項技術的領域。

半導體真空腔體

半導體製程，像是濺鍍、蝕刻或化學氣相沉積（CVD）等，需要在高度控制的真空與電漿環境下進行。氣密射頻引出端子負責將高頻射頻能量從外部大氣環境穩定傳輸至腔體內部以激發電漿，任何微小的氣密失效使大氣滲入，或訊號衰減導致功率輸出不穩，都會使晶圓製程報廢。

航太衛星

在航太與衛星雷達、航空電子設備中，硬體需承受發射升空時的劇烈震動，以及太空中日夜交替所帶來的極端溫度劇變。氣密射頻引出端子的輕量化、抗熱震特性，以及符合軍規的氣密標準，能維持高頻通訊模組在太空中正常運作。
〈延伸閱讀：什麼是衛星相陣列天線連接器？高頻微波傳輸與相位控制的封裝技術〉
〈延伸閱讀：衛星用同軸線纜連接器有哪些？特性、規格與應用一文全整理！〉

嚴苛軍工探測

軍用雷達與探測設備常部署在高濕度、高鹽霧或深海高壓的環境，需要以嚴密的玻璃或陶瓷對金屬密封，徹底隔離水氣與腐蝕介質，保護內部敏感射頻收發電路，避免滲透導致短路、腐蝕或頻率偏移，維持長時間的穩定運作。

電信通訊

隨著5G與高頻毫米波通訊基礎設施普及化，戶外基地站天線饋入端子需具備更高的耐候性，低損耗、低VSWR設計可以讓微波訊號在高濕、高溫、鹽霧等惡劣氣候下，仍維持優異傳輸效率與穩定度，減少訊號衰減與通訊中斷的情況發生。
〈延伸閱讀：5G毫米波是什麼？深入了解與一般5G差異、特色與優勢解析！〉

氣密射頻引出端子常見Q&A

Q1.怎麼解決氣密射頻引出端子熱膨脹係數不匹配的問題？

最有效的方法是採用匹配密封技術（Matched Seal），選用熱膨脹係數相近的材質組合，像是使用可伐合金（Kovar）搭配特定硼矽玻璃，或是透過壓縮密封設計，利用外部金屬冷卻收縮的應力來包覆玻璃，防止微裂紋產生。

Q2.氣密射頻引出端子的漏率標準應該達到多少才算合格？

氣密射頻引出端子的漏率標準依據應用領域有所不同，一般工業真空設備漏率約控制在10^-8 Pa·m³/s範圍，而軍工或半導體領域常依據MIL-STD-883規範，需達到<1×10^-8 atm·cc/sec的漏率，物理的高真空系統則會要求低至1×10^-12 Pa·m³/s，維持絕對的氣密狀態。

Q3.在高頻段下，要怎麼維持氣密端子的訊號完整性？

必須從結構的電磁幾何設計著手，包含維持中心導體的加工精密度、嚴格控制玻璃或陶瓷的介電常數與厚度，並將連接介面（如轉接針腳）所產生的寄生電容降至最低，維持平穩的50 Ω阻抗，避免反射損耗。

結論

面對未來更高頻率與更大射頻功率的系統需求，氣密射頻引出端子必須同時具備高絕緣耐壓、低插入損耗的能力。皇亮科技具備豐富的射頻接頭與精密金屬加工經驗，能針對不同的頻段與真空等級提供符合極端環境需求的解決方案。如果你有氣密端子或射頻零組件的開發需求，歡迎立即聯繫皇亮科技，由專業工程團隊為產業進行技術評估。
